15KW羅茨風機如何選型

羅茨鼓風機利用兩片或三片葉片在氣缸內作相對運動來壓縮和輸送氣體，它適用于低壓立場和的氣體輸送和加壓。 羅茨鼓風機在使用時需要正確操作和調整，本文為大家介紹羅茨鼓風機的選型計算方法以及操作規程，幫助大家更好地選擇和使用羅茨鼓風機。

15KW羅茨鼓風機選型時，需要考慮的性能參數主要包括以下五個：轉速、壓力、流量、軸功率及排氣溫度。

1、轉速

羅茨風機主動軸在單位時間內旋轉的轉數，稱為風機轉速，是由電動機通過齒輪傳動到主動軸上的轉速。轉速的單位為r/min(轉/秒)。

2、壓力，分為壓力和升壓。

（1）壓力。羅茨鼓風機進、排氣口法蘭處的氣體壓力，稱為進氣壓力和排氣壓力。對羅茨風機而言，壓力通常指靜壓。常用單位有巴、千帕、兆帕（Mpa）和Pa（帕）。這些壓力單位之間的換算公式如下。

1MPa（兆帕）=10ba（巴）=1000KPa（千帕）=1000000Pa（帕）

（2）升壓。鼓風機進、排氣壓力之差即為升壓，也稱壓差。表達式為：ΔP=Pd-Ps（kPa）。

式中Ps——進氣壓力，Pd——排氣壓力，單位是kPa（千帕）。計算ΔP時，Ps、Pd均取【jue】對壓力，或者同時取表壓。

3.流量

單位時間內，氣體流經風機截面的質量或容積，稱為氣體通過該截面的質量流量或容積流量。

產品樣本和銘牌上標稱的流量，為特定條件下的容積流量。對羅茨風機而言，指進氣口處于標準吸入狀態，即溫度為20℃、壓力為101.325kPa、相對濕度為50%的空氣狀態時，單位時間內排出的氣體在進氣狀態下的容積；對真空泵，指進氣溫度為20℃、排氣壓力為101.325kPa時，單位時間內吸人的空氣在進氣狀態下的容積。常用單位有m3/s（立方米/秒）和m3/min（立方米/分鐘）。

另外，工程上通常以溫度為0℃、壓力為101.325kPa的狀態，作為衡量氣體流量的基準狀態。這一狀態下的容積流量稱為標準容積流量，以單位Nm3/min表示（N指標準狀態，m3是表示立方米，min是分鐘）。

4.軸功率

在一定流量和揚程下，單位時間內由原動機傳入羅茨風機主軸的功率，稱為羅茨風機的軸功率，風機在配備電機時，都需要留有余量。常用單位為W（瓦）和KW（千瓦），

5.進、排氣溫度

羅茨風機進、排氣口法蘭處的氣體溫度，稱為進氣溫度和排氣溫度。進、排氣溫度之差稱為溫升，即：Δt=td-ts （℃），式中ts——進氣溫度，td——排氣溫度，溫度單位。

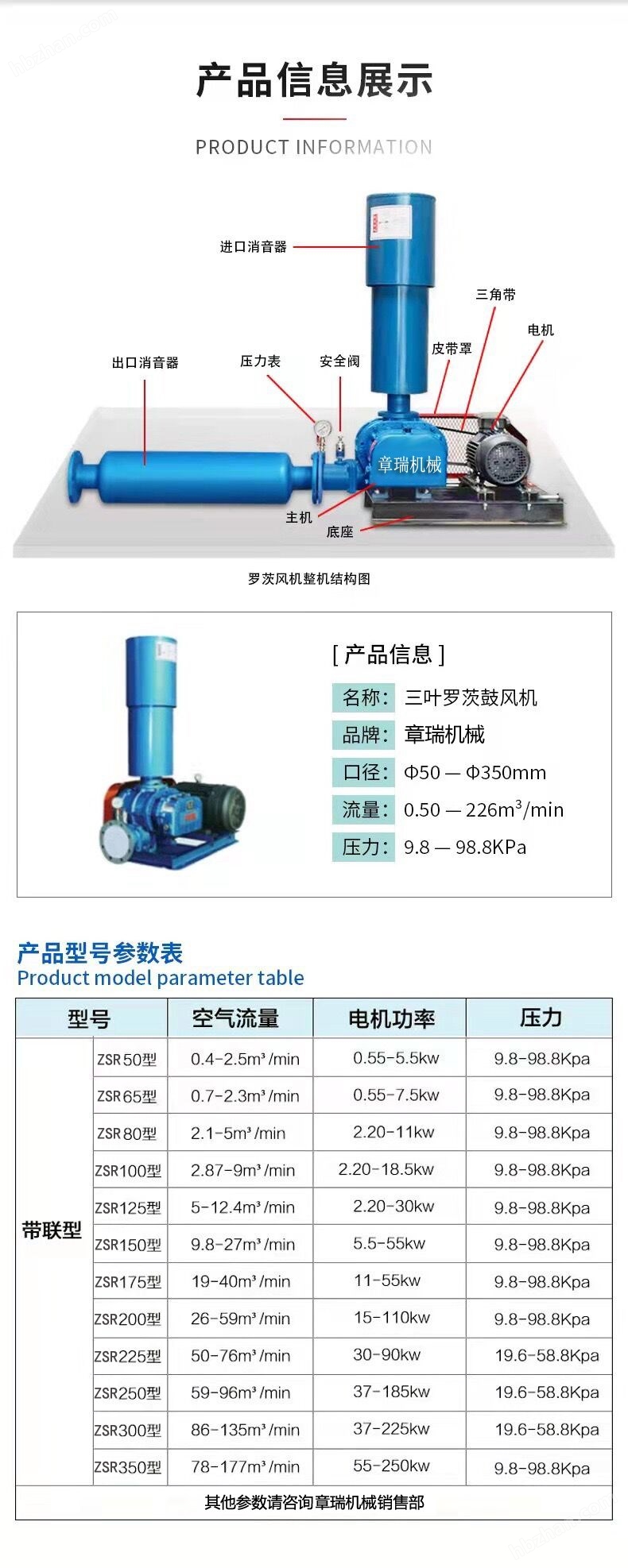

15KW羅茨風機選型型號參數選型表的由來

其流量從0.52m3/min-180m3/min，升壓9.8Kpa-98Kpa，共二十種機型，2500多種參數規格，且有體積小，流量大，噪音低，運行平穩等特點，相應的主流型號有：ZSR50羅茨鼓風機、ZSR65羅茨鼓風機、ZSR80羅茨鼓風機、ZSR100羅茨鼓風機、ZSR125羅茨鼓風機、ZSR150羅茨鼓風機、ZSR175羅茨鼓風機、ZSR200羅茨鼓風機 、ZSR250羅茨鼓風機、ZSR300羅茨鼓風機、ZSR350羅茨鼓風機等。對應的電機功率從0.75kw-355kw。具體羅茨鼓風機型號參數表如下：

ZSR50型羅茨風機：    流量：0.78-2.48m3/min       升壓：9.8kPa-58.8kPa

ZSR65型羅茨風機：    流量：1.07-3.64m3/min       升壓：9.8kPa-58.8kPa

ZSR80型羅茨風機：    流量：2.36-5.43m3/min       升壓：9.8kPa-58.8kPa

ZSR100型羅茨風機：  流量：3.28-9.07m3/min       升壓：9.8kPa-58.8kPa

ZSR 125型羅茨風機： 流量：5.37-12.48m3/min     升壓：9.8kPa-58.8kPa

ZSR 125L型羅茨風機： 流量：8.05-20.11m3/min     升壓：9.8kPa-58.8kPa

ZSR 150型羅茨風機： 流量：10.39-27.05m3/min   升壓：9.8kPa-58.8kPa

ZSR 175型羅茨風機： 流量：19.65-40.57m3/min   升壓：9.8kPa-58.8kPa

ZSR 200D型羅茨風機： 流量：21.50-45.70m3/min   升壓：9.8kPa-58.8kPa

ZSR 200型羅茨風機： 流量：27.63-59.20m3/min   升壓：9.8kPa-58.8kPa

ZSR 225型羅茨風機： 流量：33.19-71.08m3/min   升壓：9.8kPa-58.8kPa

ZSR 250B型羅茨風機： 流量：54.77-77.55m3/min   升壓：9.8kPa-58.8kPa

ZSR 250型羅茨風機： 流量：60.7-94.3m3/min       升壓：9.8kPa-58.8kPa

ZSR 300型羅茨風機： 流量：85.9-134.7m3/min     升壓：9.8kPa-58.8kPa

ZSR 300A型羅茨風機： 流量：101.9-157.4m3/min   升壓：9.8kPa-58.8kPa

ZSR 350型羅茨風機： 流量：105.5-188.7m3/min   升壓：9.8kPa-58.8kPa

高壓羅茨風機

ZSR50H型羅茨風機：     流量：0.45-2.02m3/min      升壓：63.7kPa-98kPa

ZSR65H型羅茨風機：     流量：0.78-2.96m3/min      升壓：63.7kPa-98kPa

ZSR80H型羅茨風機：     流量：1.82-4.55m3/min      升壓：63.7kPa-98kPa

ZSR100H型羅茨風機：   流量：2.65-8.06m3/min      升壓：63.7kPa-98kPa

ZSR125H型羅茨風機：   流量：4.64-11.23m3/min    升壓：63.7kPa-98kPa

ZSR150H型羅茨風機：   流量：9.53-25.76m3/min    升壓：63.7kPa-98kPa

ZSR200DH型羅茨風機：流量：19.60-44.49m3/min   升壓：63.7kPa-98kPa

ZSR200H型羅茨風機：   流量：25.34-56.92m3/min  升壓：63.7kPa-98kPa

ZSR250H型羅茨風機：   流量：58.0-93.7m3/min      升壓：63.7kPa-98kPa

ZSR300H型羅茨風機：   流量：83.8-134.1m3/min    升壓：63.7kPa-98kPa

ZSR300AH型羅茨風機：流量：66.18-144.1m3/min   升壓：63.7kPa-98kPa

ZSR350H型羅茨風機：   流量：97.9-172.4m3/min    升壓：63.7kPa-98kPa

以上就是羅茨風機廠家—章瑞機械有的技術為我們提供的羅茨鼓風機選型參數表！我們免費提供技術支持，設備解決方案！
