羅茨風機安裝圖與拆解（卸）圖詳解

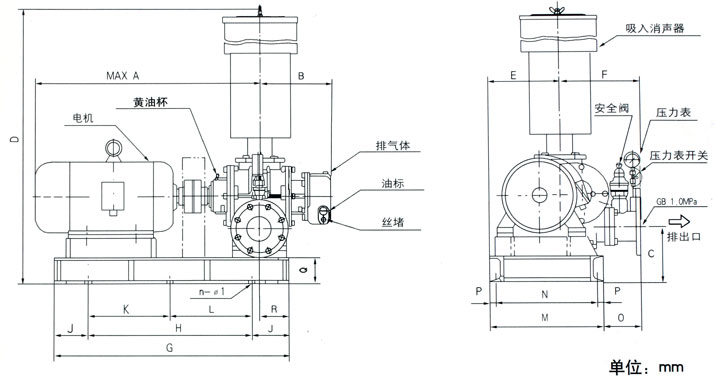

羅茨風機安裝圖步驟：

對于很多人來說，羅茨風機購買起來容易，可安裝起來并不容易，正確的羅茨風機安裝方法可以幫助我們省去許多不必要的麻煩，同時也可以讓我們更好的去了解這個產品，那如何安裝才是正確的呢?大家可以看看以下的建議哦!

1、電源線的安裝

我們從基礎的講起，在我們給購買后的羅茨風機進行接線時，應當嚴格按照符合風機的額定工作電壓，使用380V的電壓，不得接成220V的工作電壓。這一點小伙伴們一定要切記，還有一個情況，那就是電線也不得接反，如果接反的話，風機就會出現反轉的情況。

2、如何選擇正確的安裝平臺

通常來說，羅茨風機的安裝分為兩種，室內安裝和室外安裝，兩種方式各有各的方法，首先我們來講一下室內安裝，可以安裝在地面之上，也可以選擇在某一平臺上進行安裝，具體的看我們安裝羅茨風機時的現場工況，室外的話最好安裝在臺子上面，因為在地上的話會經常有侵蝕，影響我們羅茨風機的正常運行

3、安裝的開關

根據經驗來說，開關設置的位置要在風機附近，這樣一方面好控制，另一方面也可以緊急處理一些情況，因為太遠的話，一旦出現故障，拖延的時間越久，羅茨風機受到的損害就會越大，所以建議將開關設置在離風機近的位置。

羅茨風機的正確安裝可以幫助我們更好的運行設備哦！

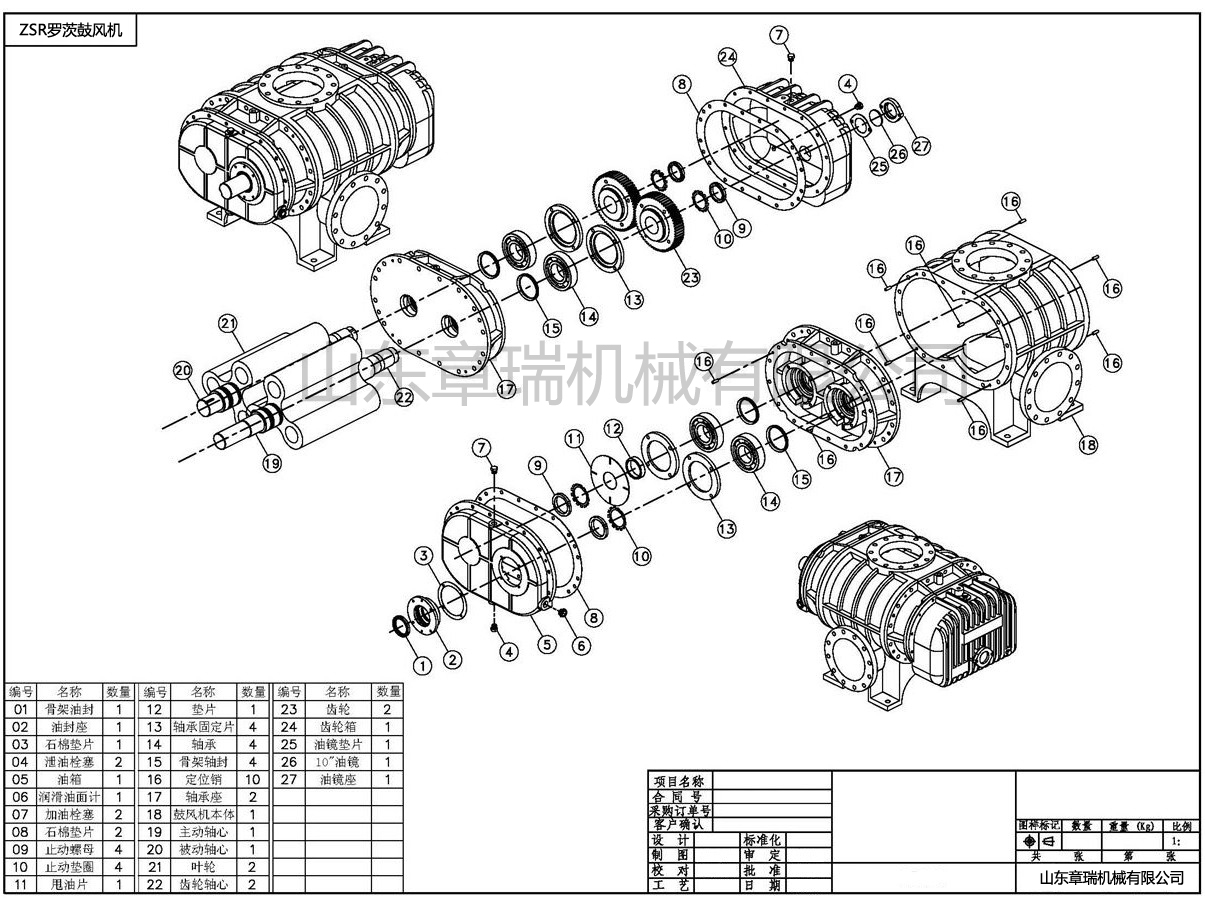

羅茨風機拆解（卸）圖：

如果我們使用的羅茨風機壞了，需要自行修理，這時就需要我們進行羅茨風機的拆裝，如何進行拆裝羅茨風機呢？步驟又有哪些呢？讓我們一起來看下羅茨風機拆裝的步驟吧！

　　1、拆裝羅茨風機，需要我們先把羅茨風機的機頭部位進行拆除，也就是將電機與羅茨風機的主體工作不問進行分離；2、然后將齒輪箱內的潤滑油抽出，將油箱進行拆除；3、拆除端蓋，將端蓋殼體進行拆除；4、拆除齒輪，將油箱齒輪進行拆除；5、拆除轉子，將轉子進行拆除；6、最后進行葉輪的拆除。

　　羅茨鼓風機拆卸時注意一下事項：羅茨鼓風機的結構形式不同，其拆卸方法有所不同，但是，在拆卸之前，應注意以下幾點：1，拆卸前，應測量被拆卸部件相互之間的裝配間隙，對于關鍵另部件的裝配位置，應做好記錄，如鼓風機的同步齒輪，以免回裝時發生錯誤。2，拆卸下來的結合面墊子以及調整墊片，應妥善保管，其裝配位置，作好記錄，應并測量其厚度，作為會裝依據。3，一些裝配精度很高的組件，如鼓風機同步齒輪的輪和齒圈，如果齒圈未發現損傷，就不要輕易拆開螺栓打出銷子，因為此裝配精度直接影響鼓風機各部位的間隙。4，不同的零件，要選擇適當?shù)墓ぞ邅磉M行拆卸以免損壞零件，影響裝配質量，甚至造成設備不能正常運行。

　　同步齒輪：由齒圈和輪轂組成，便于調整葉輪間隙。

　　機體：由機殼和左、右墻板組成。左、右墻板及安裝在左右墻板內的軸承座、密封部等均可互相通用。

　　底座：中、小型風機均配有公共底座，大型風機僅配風機底座，便于安裝調試。

　　葉輪：選用漸開線型面，容積利用率高。

　　軸承：近聯軸器端作為定位端選用3000型雙列向心球面滾子軸承。近齒輪端作為自由端選用32000型單列向心短圓柱滾子軸承 潤滑：齒輪采用浸入式，軸承采用飛濺潤滑。潤滑效果好，安全可靠。

　　傳動方式：以聯軸器直聯為主。若性能規格需要，也可選用三角皮帶輪變速的方式。聯軸器選用彈性聯軸器，能緩和沖擊及補償少量的軸線偏差。大流量風機除以電動機作為驅動機外，也可采用汽輪機或其他驅動機。

　　轉子：由軸、葉輪、軸承、同步齒輪、聯軸器、軸套等組成。
